車載ECUの役割や問題点とは?統合ECUのメリットや展望について
自動車の安全性、快適性、エコ(環境対応)などを支える技術に「車載ECU」があります。システムを電子的に制御するECUは、ハイブリッド車や電気自動車はもちろん、自動運転技術にも欠かせないコンポーネントです。
本記事では、車載ECUの役割や種類、ECUの課題や問題点、統合ECUなどについて解説します。
車載ECUとは?
車載ECU(Electronic Control Unit)とは、車両のさまざまなシステムを電子的に制御する電子制御ユニットの総称であり、車の“頭脳”として機能します。エンジン、トランスミッション、ブレーキ、カメラ、ヘッドライトなど、各機能に応じた複数のECUが搭載されています。これにより、車両の性能向上や安全性の確保がなされています。
近年、ECUの数が増加し、1台の車に100個以上のECUが搭載されるケースもあり、車両内のネットワークが複雑化して、設置スペースや重量の問題が生じています。この課題を解決するために、ECUの集約化が進められています。
さらに、車載ECUは、環境対応車や自動運転車においても重要な役割を果たしています。ハイブリッド車や電気自動車では、ECUがエネルギー管理や駆動制御を行い、効率的なエネルギー利用が可能です。
自動運転技術の進展に伴い、ECUの機能はますます高度化し、車両の安全性と快適性を支える重要な要素となっています。
ECUの役割
ECUは、車両のさまざまな機能を制御するための重要なコンポーネントです。車載ECUは、車内のさまざまなシステムに対応した複数のユニットで構成されています。
ここでは、以下の役割について解説します。
- エンジンの制御
- ブレーキの制御
- パワーステアリングの制御
- エアバッグ制御
- 快適装備の制御
- エネルギー管理
また、車載ECUの進化に伴い、統合ECUの開発が進行中です。統合ECUは、複数の機能を一つのユニットに集約することで、車両の軽量化やコスト削減、設置スペースの効率化を図ります。
しかし、統合化によりソフトウェアの複雑さが増し、開発やセキュリティの課題も生じています。
エンジンの制御
エンジン制御ECUは、燃料噴射量や点火時期を精密に管理し、効率的な燃焼を実現しています。これにより、エンジンのパフォーマンスを最大化しつつ、燃費の向上や排ガスの削減が可能です。特に、排ガス規制に対応するため、ECUは排出ガスを最適化する役割を担い、環境負荷の低減に役立っています。
エンジン制御ECUは、さまざまなセンサーからのデータをリアルタイムで処理し、エンジンの動作を最適化します。
具体的には、吸入空気量やエンジン回転数、負荷状態などの情報を基に、燃料と空気の混合比を調整し、最適な点火タイミングを決定します。このプロセスにより、エンジンの効率は大幅に向上し、運転が快適になるでしょう。
ブレーキの制御
ABS(アンチロック・ブレーキ・システム)を制御することで、急ブレーキ時でも車両の安定性を確保し、タイヤのロックを防ぎます。これにより、ドライバーは車両の操縦性を維持しやすくなり、事故のリスクを低減します。
ブレーキ制御ECUは、車両の速度や路面状況をリアルタイムでモニタリングし、最適なブレーキ力を配分します。センサーから得られる情報を基に、各ホイールに適切なブレーキ圧をかけることで、スリップを防ぎつつ、最短距離での停止が可能です。
さらに、現代の車両では、ブレーキ制御ECUが他のシステムと連携して動作することが一般的です。例えば、ESC(電子安定性制御)やTCS(トラクションコントロールシステム)と協調して、車両の安定性をさらに高める役割を果たします。これにより、滑りやすい路面や急カーブでの安定走行が可能になります。
パワーステアリングの制御
電動パワーステアリング(EPS)は、車両の操舵力を電子的にアシストするシステムであり、ドライバーの操縦負担を軽減します。また、ECUは、センサーからのデータを基に、車速に応じてステアリングのアシスト量をリアルタイムで調整し、運転の快適性を向上させます。
これにより、高速走行時には安定性を、低速走行時には軽快な操舵感をドライバーに与えることが可能です。
EPSシステムは、従来の油圧式パワーステアリングに比べ、エネルギー効率が高く、燃費向上に寄与します。また、ECUはステアリングの動作を精密に制御することで、車両の安定性と安全性を確保します。
例えば、急な方向転換や滑りやすい路面での操舵時にも、ECUが適切に介入し、車両の挙動を安定させられるでしょう。
エアバッグ制御
エアバッグ制御ECUは、衝突センサーからのデータを受け取り、適切なタイミングでエアバッグを展開することで、乗員の安全を確保します。衝撃の強さに応じて、エアバッグの展開速度や圧力を調整する機能を持ち、これにより、衝突時の衝撃を最小限に抑えることが可能です。
エアバッグ制御ECUは、車両の加速度センサーや圧力センサーからのデータをリアルタイムで処理し、数ミリ秒以内にエアバッグを展開するかどうかを判断します。この迅速な反応が、乗員の安全性を高めるために不可欠です。
また、シートベルトプリテンショナーとも連動し、衝突時に乗員をしっかりとシートに固定することで、さらなる安全性を提供します。
さらに、エアバッグ制御ECUは、複数の内部センサーを組み込んでおり、これらのセンサーを通じて、車両の状態を常に監視しています。これにより、異常が検知された場合には、エアバッグの誤作動を防ぐための安全機能が働きます。
快適装備の制御
ECUは、カーエアコン、パワーウィンドウ、シートヒーターなど、車両の快適装備を制御する重要な役割も担っており、これらの装備を電子的に制御し、乗員の操作に応じて最適な動作を実現します。
例えば、カーエアコンでは、車内外の温度センサーからのデータを基に、最適な温度と風量を自動で調整し、快適な車内環境を提供します。
これらの快適装備は、ECUによって統合的に管理されており、車両全体のネットワークを通じて連携しています。この連携により、各装備が効率よく動作し、車両のエネルギー消費を最小限に抑えることが可能です。
また、ECUは、環境条件に応じた最適な制御を提供するために、さまざまなセンサーからのデータをリアルタイムで処理します。これにより、外気温や日射量に応じた快適装備の自動調整が可能となり、乗員にとって最適な環境を維持します。
エネルギー管理
特にハイブリッド車や電気自動車においては、バッテリー管理を通じて効率的なエネルギー使用を実現しています。ECUは、バッテリーの充放電を最適化し、エネルギーの無駄を最小限に抑えることで、車両の燃費向上に寄与します。
また、ECUは回生ブレーキシステムの制御も担っています。回生ブレーキは、減速時に発生するエネルギーを電力に変換し、バッテリーに蓄える技術です。ECUは、このプロセスを効率的に管理し、エネルギーの回収効率を最大化します。これにより、車両のエネルギー消費を抑えつつ、走行距離を延ばすことが可能です。
さらに、ECUは車両全体のエネルギー消費を最適化するために、さまざまなシステムを統合的に管理します。例えば、エンジンとモーターの出力を最適に配分し、必要に応じてエネルギーを効率的に利用することで、車両のパフォーマンスを最大限に引き出します。
ECUの種類
各種ECUは、自動車のさまざまな機能を制御するために設計されています。それぞれのECUが特定の役割を担い、車両の性能や安全性を向上させるために不可欠です。
ここでは、以下のECUについて解説します。
- パワートレイン系ECU
- シャシ系ECU
- ボディ系ECU
- マルチメディア系ECU
これらのECUは、車両の各機能を効率的に管理し、全体のパフォーマンスを向上させます。今後も技術の進化に伴って、ECUの役割はさらに重要になっていくでしょう。
パワートレイン系ECU
パワートレイン系ECUは、自動車のエンジンやトランスミッション、ハイブリッドシステムを最適に制御するための重要なコンポーネントです。
- エンジン制御ECU:燃料噴射量や点火時期を精密に管理し、効率的な燃焼を実現
- トランスミッション制御ECU:ギアシフトを電子的に制御し、スムーズな走行をサポート
- ハイブリッド制御ECU:ガソリンエンジンと電気モーターの動力源を最適に制御し、燃費向上を図る
エンジン制御ECUは、エンジンの性能を最大限に引き出しながら、燃費の向上と排ガスの削減を可能にします。
また、ハイブリッド制御ECUは、車速や加速力、バッテリーの充電状況を常にモニタリングし、エンジンとモーターの出力を適切に配分することで、高効率な走行を実現します。
パワートレイン系ECUは、車両のパフォーマンスを最適化するために、さまざまなセンサーからのデータをリアルタイムで処理し、エンジンやトランスミッション、ハイブリッドシステムが協調して動作し、車両全体の効率を向上させます。
シャシ系ECU
シャシ系ECUは、車両の走行安定性や安全性を高めるために設計された電子制御ユニットです。ブレーキ制御ECU、ステアリング制御ECU、サスペンション制御ECUなどが含まれます。
- ブレーキ制御ECU:ABSやESC(電子安定制御)を管理し、急ブレーキ時でも車両の安定性を確保
- ステアリング制御ECU:電動パワーステアリング(EPS)を制御し、操舵力を軽減
- サスペンション制御ECU:アダプティブサスペンションシステムを管理し、路面状況や走行条件に応じてダンパーの硬さを調整
ステアリング制御ECUは、車速に応じてアシスト量を調整することで、低速時には軽快な操作性を、高速時には安定した操舵感を提供します。
また、サスペンション制御ECUは、急なカーブや悪路での安定性を高めるために重要な役割を果たしています。
ボディ系ECU
ボディ系ECUは、車両の快適性と安全性を高めるために設計された電子制御ユニットであり、さまざまな機能を持っています。
- ボディコントロールユニット(BCU):ドアロック、パワーウィンドウ、ライトなどの車両のボディ機能を制御
- エアバッグ制御ECU:衝突時にエアバッグを展開し、乗員の安全を確保する役割を担う
- シート制御ECU:電動シートの位置調整やシートヒーターの制御を行う
エアバッグ制御ECUは、衝撃センサーからのデータを基に、適切なタイミングでエアバッグを展開することで、衝突時の衝撃を最小限に抑えます。
シート制御ECUによるシートの位置調整は、記憶機能を持つものもあり、異なるドライバーの設定を簡単に呼び出すことが可能です。
マルチメディア系ECU
マルチメディア系ECUは、車両の情報・エンターテインメントシステムを管理するための重要なコンポーネントです。
- カーナビゲーションECU:GPSデータを基に最適なルート案内
- オーディオシステムECU:車内の音響環境を最適化し、高品質な音楽再生を実現
- インフォテインメントECU:車内エンターテインメントシステムを統合的に制御し、快適なドライブをサポート
オーディオシステムECUによる音響の調整は、車内の音響特性や乗員の好みに応じてカスタマイズが可能であり、個々の車両に最適なサウンドを提供します。
インフォテインメントECUには、車載DVD、TVチューナー、ETC、テレマティクスなどが含まれ、情報とエンターテインメントをシームレスに提供します。また、車両の通信機能を活用し、リアルタイムの交通情報やインターネット接続も可能です。
マルチメディア系ECUの進化に伴い、ソフトウェアの複雑さが増し、開発には高度な技術が求められます。特に、カーナビゲーションシステムの開発には多大なコストと時間がかかるため、共通OSの導入や開発工数の削減が進められています。
ADAS(先進運転支援システム)ECUとは?
ADAS(先進運転支援システム)ECUは、車両の安全性を向上させるために設計された電子制御ユニットです。これらのECUは、車両周囲の状況を把握し、ドライバーに注意を促すことで、事故を未然に防ぐ役割を果たします。
具体的には、緊急ブレーキや車線維持機能、前方車両への追従走行機能などです。
また、ADASに関連する制御技術やセンシング技術は、内閣府が主導する国家プロジェクト「戦略的イノベーション創造プログラム(SIP)」の一環として研究・開発が進められています。このプロジェクトでは、自動運転の実用化を目指しており、ADAS ECUに必要な高度な処理能力やセンサー統合技術の進化にも寄与しています。
基本的な機能
このECUは、全車速対応型クルーズコントロール(ACC)や自動緊急ブレーキ(AEB)などの運転支援機能を統合しています。これにより、ドライバーの負担を軽減し、事故を未然に防ぐことが可能です。
ADAS ECUは、さまざまなセンサーからのデータをリアルタイムで処理し、車両の挙動を制御します。例えば、ミリ波レーダーやカメラセンサーを使用して、前方車両や歩行者を検知し、必要に応じて自動的にブレーキをかけることができます。
また、ADAS ECUには、高性能なCPUが搭載されており、画像処理や通信処理に必要な大容量データを迅速に処理します。これにより、車両は周囲の環境を正確に認識し、適切な判断を下すことが可能です。
センサーとの連携
ADAS ECUは、車両の周囲環境を正確に認識し、安全で快適な運転をサポートするために、さまざまなセンサーと連携しています。

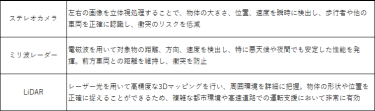

以下は、主なセンサー類との連携です。
ADAS ECUは、これらのセンサーから得られる情報を統合し、ドライバーに警告を発したり、必要に応じて自動的にブレーキをかけるなどの操作を行います。これにより、ドライバーの認知・判断・操作をサポートし、安全性を高めることが可能です。
ADAS技術の進化に伴い、これらのセンサーとECUの連携はますます重要になっており、将来的には自動運転技術の基盤としても期待されています。
通信インターフェース
ADAS ECUは、車両の安全性と効率性を高めるために、さまざまな通信インターフェースを活用しています。
車両内の各ECU間のデータ通信を担うCAN(Controller Area Network)は、信頼性の高い通信を実現し、リアルタイムでの情報交換を可能にします。ブレーキやステアリングなどの重要な制御に必要なデータを迅速にやり取りするために不可欠です。
一方、LIN(Local Interconnect Network)は、低速通信を担当し、コスト効率の高いネットワークを提供します。ウィンドウやミラーの制御など、比較的低速な通信が求められる機能に適しています。
さらに、イーサネットは、高速データ通信を可能にし、リアルタイムデータ処理をサポートします。特に、ADASシステムでは、大量のセンサーデータを処理する必要があるため、イーサネットの高速通信能力は重要です。カメラやLiDARからのデータを迅速に統合し、車両の周囲環境を正確に把握することが可能になります。
ECUの課題や問題点
ECUは、車両のさまざまなシステムを制御する重要な役割を担っていますが、その開発と運用にはいくつかの課題や問題点が存在します。
以下は、主な課題や問題点です。
- 集約化の課題
- 機能安全性の確保
- サイバーセキュリティの課題
- 開発コストとリソースの問題
- テストと検証の課題
これらの課題に対処するためには、技術革新とともに、業界全体での協力が不可欠です。より快適で安全な運転をいち早く実現できるよう、課題や問題点の早期解決が期待されます。
ここからは、それぞれの課題や問題点について解説します。
集約化の課題
ECUの集約化は、自動車業界での技術革新の一環として進められていますが、いくつかの課題を伴います。まず、複数のECUを少数に統合することで、システム全体の複雑さが増し、開発および検証が難しくなるという問題があります。
結果として、開発にかかるコストや時間の増加が避けられないため、効率的なプロセスの構築が必要です。
さらに、ソフトウェアの複雑化も大きな課題です。多機能を一つのユニットに集約するため、ソフトウェアの規模と複雑さが増し、バグの発生リスクが高まります。これに対処するためには、ソフトウェアの品質確保とバグの早期発見が不可欠ですが、これには高度なテスト手法と継続的な改善が求められます。
また、セキュリティの確保も重要な課題です。攻撃対象が集中するため、サイバーセキュリティ対策が不可欠です。特に、OTA(Over-the-Air)によるソフトウェア更新が普及する中で、セキュリティホールを狙った攻撃のリスクが高まっています。これに対処するためには、セキュリティポリシーの策定や法整備が必要です。
機能安全性の確保
ISO26262では、自動車の機能安全規格として、ECUの設計と検証における基準を明確にしています。この規格に準拠することで、ECUの安全性を確保し、システム全体の信頼性を向上させることが可能です。特に、ECUの機能が複雑化する中で、設計段階から安全性を考慮することが求められています。
また、リアルタイム性の確保も重要な課題です。ECUは、車両のさまざまなセンサーからのデータをリアルタイムで処理し、迅速に制御を行う必要があります。これにより、車両の動作を正確に制御し、ドライバーに安全で快適な運転環境を実現するからです。リアルタイム性を確保するためには、高速なデータ処理能力と効率的な通信インフラが必要です。
さらに、冗長設計は、ECUの信頼性を高めるために不可欠です。冗長設計により、システムの一部が故障しても、他の部分がその機能を代替し、車両の安全性を維持できます。しかし、冗長設計を導入することは、システムのコストを増加させる要因ともなるため、コストと安全性のバランスを考慮した設計が求められます。
サイバーセキュリティの課題
ECUのサイバーセキュリティに関する課題は、車両の安全性と信頼性を維持する上で重要な問題です。まず、ECUのソフトウェアに存在する脆弱性を迅速に発見し、修正する体制が必要となります。これには、定期的なセキュリティテストや脆弱性スキャンを実施し、潜在的なリスクを早期に特定することが含まれます。
さらに、サイバー攻撃から車両を守るための多層的な防御策が必要です。ファイアウォールや侵入検知システムの導入、データの暗号化、アクセス制御の強化などがあります。これにより、外部からの不正アクセスを防ぎ、車両の安全性を確保します。また、車両内の各ECU間の通信を保護するためのプロトコルの強化も重要です。
加えて、車両から収集されるデータのプライバシー保護とセキュリティ確保も重要です。車両は、多くの個人情報や運転データを収集するため、これらのデータが不正にアクセスされないようにする必要があります。データの匿名化やアクセスログの監視、データの保存期間の制限など、プライバシーを守るための措置が求められます。
開発コストとリソースの問題
ECUの開発におけるコストとリソースの問題は、自動車業界が直面する大きな課題の一つです。高度な機能を持つECUの開発には、多大なコストがかかります。
特に、統合ECUの開発は、従来のECUに比べて複雑であり、開発プロセスも大きく異なるため、開発費用が増大するため、各社でコスト削減と効率的な開発手法の導入が求められています。
さらに、専門知識を持つエンジニアの確保が難しく、開発リソースが不足するという問題も浮上しています。ECUの開発には、ソフトウェアやハードウェアの専門知識が必要であり、経験豊富な人材の獲得が競争の激化を招いています。これにより、プロジェクトの進行が遅れるリスクが増大し、企業は人材育成や外部リソースの活用を模索しています。
また、市場競争が激化する中、短期間での開発が求められ、リソースの効率的な運用が必要です。これには、アジャイル開発手法の導入や、開発プロセスの自動化が有効です。特に、統合ECUの開発では、部門横断的なチーム編成や強力なツールの活用が進められています。
テストと検証の課題
車載ECUのテスト自動化は、ウェブアプリやスマートフォンアプリと比較して難易度が高いです。これは、車載ECUが複数のシステムと連携して動作するため、テスト対象が複雑であることが原因です。
さらに、テスト環境の構築には高額な専用ハード機器が必要であり、これがコスト増加の要因となっています。これにより、企業は効率的なテスト環境の構築を模索しています。
また、開発の早期段階で不具合を発見し、修正するためのプロセスが求められています。これは、後工程での不具合修正がコストと時間の両面で大きな負担となるためです。早期に問題を発見するためには、テストの自動化とシミュレーション技術の活用が不可欠になります。
ECUの増加に伴い、システム全体の複雑化が進んでいます。これにより、テスト項目が膨大になり、作業者の負荷が増大しています。これに対処するためには、効率的なテスト計画の策定と、テスト自動化の推進が必要となるでしょう。
統合ECUとは?
統合ECUとは、従来個別に存在していた複数のECU機能を一つに集約することで、車両全体のシステム効率を向上させる技術です。この統合により、部品点数や総重量が削減されるため、コスト削減や燃費向上にも寄与します。
さらに、統合ECUは高度な制御技術を備えており、車両の安全性と快適性を向上させる役割も担っています。
統合ECUの開発には、従来のウォーターフォール型の開発手法ではなく、アジャイル開発が求められます。これは、進化し続けるアダプティブなソフトウェアも搭載されるため、柔軟な開発プロセスが必要だからです。
また、開発は自動車メーカーとサプライヤーが連携し、ハードウェア、OS、アプリケーションを分担して進めることが一般的です。
統合ECUのメリット
複数のECUを統合することで、車両内の部品点数が減少し、製造コストの削減が可能になります。従来、各機能に対応する個別のECUが必要でしたが、統合ECUによりこれらを一つのユニットに集約することで、部品の製造や管理にかかるコストを大幅に削減できます。
また、車両の総重量が減少する点も統合ECUのメリットです。部品点数が減ることで、車両の軽量化が実現し、燃費の向上にもつながります。軽量化された車両は、エネルギー効率が高まり、環境負荷の低減にもつながるでしょう。
さらに、統合ECUにより故障診断や修理が容易になるというメリットもあります。統合されたシステムは、個別のECUよりもシンプルであり、故障箇所の特定が迅速に行えるため、修理時間とコストの削減が可能です。その結果、車両のメンテナンスが効率化され、ユーザーの利便性が向上します。
統合ECUの課題
統合ECUの課題は、技術的な複雑さとコストの増加にあります。
まず、複数のECUを一つに統合することで、ソフトウェアの規模と複雑さが増し、開発が難しくなります。統合ECUは、従来のECUとは異なり、多機能を一つのユニットに集約するため、ソフトウェアの設計と検証が非常に複雑です。これにより、開発期間の延長やコストの増加が避けられず、効率的な開発手法と強力なツールの導入が求められています。
さらに、統合ECUは攻撃対象が集中するため、サイバーセキュリティ対策が重要です。
車両のデジタル化が進む中で、ECUはサイバー攻撃の標的となりやすくなっています。特に、OTAによるソフトウェア更新が普及する中で、セキュリティホールを狙った攻撃のリスクが高まっています。これに対処するためには、多層的な防御策とリアルタイムの脅威検知が必要です。
また、高性能なハードウェアとソフトウェアの開発には多大なコストがかかります。統合ECUは、高度な処理能力を持つCPUや大量のデータを処理するメモリを搭載する必要があるため、製造コストが増加します。これにより、製品価格の上昇や市場競争力の低下が懸念されます。したがって、コスト削減と効率的なリソース運用が必要となるでしょう。
統合ECUのこれから
統合ECUは、自動運転技術の進展とともにその役割がますます重要になっていきます。
また、従来のECUを一つにまとめることで、車両全体のシステム効率を向上させるだけでなく、無線通信によるソフトウェア更新(OTA)を容易にし、車両の機能向上を迅速に実現します。これにより、車両のパフォーマンスや安全性が常に最新の状態に保たれ、ユーザーにとっての利便性が大幅に向上するでしょう。
さらに、統合ECUは車両全体のエネルギー管理を効率化する役割も担っています。これにより、エネルギー消費の最適化が図られ、燃費の向上や環境負荷の低減が期待されます。特に、電気自動車やハイブリッド車においては、バッテリーの効率的な管理が重要であり、統合ECUがその中心的な役割を果たします。
しかし、統合ECUの普及にはいくつかの課題も存在します。特に、セキュリティやプライバシーの問題が挙げられ、これらの課題に対処するための技術的な革新と法整備が求められています。また、開発コストや技術的な複雑さも増加するため、これらの課題を克服するための新たなアプローチが必要です。
統合ECUの進化は、自動車業界全体にとって重要なステップであり、今後の動向に注目が集まっています。
